Jak zrobić bramę przesuwną krok po kroku?
Brama przesuwna to nie tylko skrzydło i rolki, lecz cała konstrukcja wymagająca stabilnego fundamentu, dokładnego poziomowania oraz właściwie dobranego mechanizmu. Możesz wykonać ją samodzielnie, jeśli masz doświadczenie w pracach budowlanych i spawaniu, ale błędy przy fundamencie lub ustawieniu wózków trudno później naprawić.
Jaki typ bramy wybrać?
Najpierw zdecyduj, czy wykonujesz bramę samonośną, czy szynową. W pierwszym wariancie skrzydło przesuwa się kilka centymetrów nad podłożem na wózkach jezdnych i wymaga tylnej części pełniącej funkcję przeciwwagi. W drugim rolki poruszają się po szynie zamocowanej w podłożu, dlatego skrzydło może być krótsze, ale tor jazdy wymaga regularnego czyszczenia.
| Cecha | Brama samonośna | Brama szynowa |
|---|---|---|
| Wymagana przestrzeń | Potrzebuje miejsca na światło przejazdu oraz przeciwwagę. | Może mieć krótsze skrzydło, ponieważ nie wymaga tylnego odcinka równoważącego. |
| Podłoże | Lepiej sprawdza się na żwirze, trawie, śniegu i nierównej nawierzchni. | Wymaga równego, stabilnego podłoża z miejscem na szynę. |
| Fundament | Największe obciążenia przenoszą fundamenty pod wózkami i słupkami. | Fundament musi zapewnić stabilne podparcie oraz prosty i równy tor szyny. |
| Konserwacja | Kontrolujesz wózki, rolki prowadzące, ograniczniki i przeciwwagę. | Trzeba regularnie usuwać z szyny piasek, liście, śnieg, lód i kamienie. |
| Trudność montażu | Większa, szczególnie przy ciężkim skrzydle i spawaniu ramy. | Mniejsza konstrukcyjnie, lecz wymaga bardzo dokładnego ułożenia szyny. |
Brama samonośna zwykle zajmuje więcej miejsca z boku wjazdu, ale nie ma elementu jezdnego w nawierzchni. Brama szynowa jest logicznym wyborem na wąskiej działce, pod warunkiem że możesz utrzymać szynę w czystości i zapewnić jej stabilne podparcie.
Jak przygotować się do montażu?
Przed rozpoczęciem robót wyznacz kierunek otwierania, położenie słupków i pełną długość skrzydła. W bramie samonośnej długość całkowita musi obejmować także przeciwwagę. Jej wymiar dobiera się do konkretnego systemu, masy skrzydła i obciążenia, dlatego nie należy przyjmować jednej wartości bez sprawdzenia dokumentacji okuć.
Przed kopaniem sprawdź następujące elementy:
- Dostępna długość ogrodzenia pozwala na całkowite wsunięcie skrzydła, bez kolizji z furtką, słupkiem lub innym elementem.
- Podłoże jest rozpoznane, a w miejscu fundamentu nie ma instalacji, korzeni ani luźnych warstw gruntu.
- Trasa przejazdu jest możliwie równa, a różnice poziomów zostały uwzględnione w projekcie.
- Doprowadzenie zasilania do napędu można wykonać w peszlu przed zasypaniem wykopu.
- Masz poziomicę, miarkę, wiertarkę, klucze, narzędzia do kotwienia oraz materiały fundamentowe, w tym beton klasy B25.
Przewody do automatyki zaplanuj od razu, nawet jeśli początkowo brama ma działać ręcznie. Późniejsze rozkopywanie gotowego podjazdu jest uciążliwe, a przewód należy prowadzić w osłonie przeznaczonej do instalacji podziemnych. Samo podłączenie elektryczne powinien wykonać monter z odpowiednimi kwalifikacjami.
Jak zrobić bramę przesuwną krok po kroku?

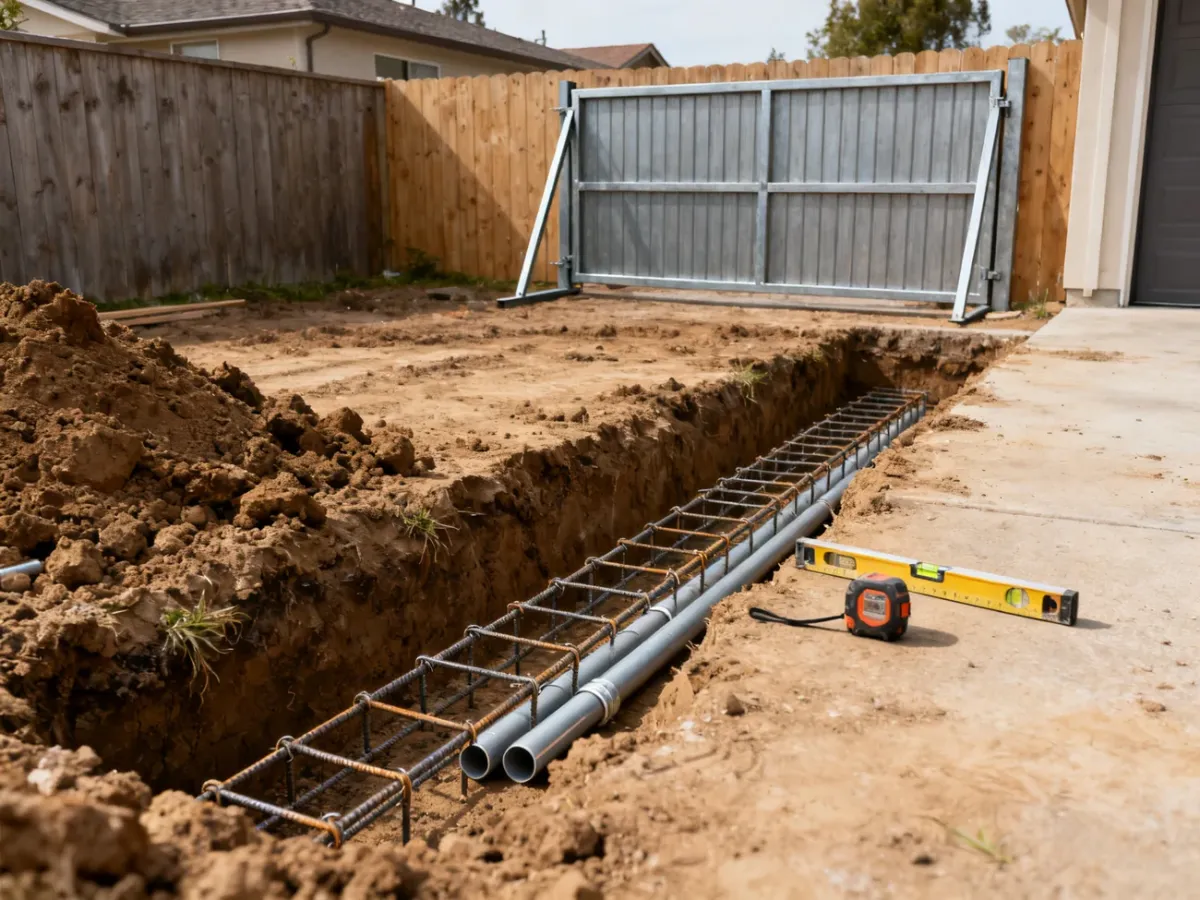

- Wykonaj fundament. Wykop pod fundamenty zgodnie z układem wybranego systemu i warunkami gruntowymi. Głębokość musi uwzględniać lokalną strefę przemarzania, która różni się w zależności od regionu i rodzaju podłoża. Fundament powinien być zbrojony zgodnie z projektem lub zaleceniami producenta, ponieważ przenosi obciążenia od skrzydła, wózków i słupków. Przygotuj beton klasy B25 i zadbaj o równe wykończenie jego górnej powierzchni.
- Przygotuj kotwy i przepusty. W fundamencie umieść elementy kotwiące zgodnie z rozstawem podstaw montażowych. Przy stosowaniu kotew chemicznych, na przykład M16 x 260 lub dłuższych, zachowaj wymagane głębokości osadzenia i czas wiązania żywicy. Przepusty na przewody umieść przed betonowaniem lub pozostaw w zaplanowanych miejscach.
- Odczekaj, aż fundament osiągnie wymaganą wytrzymałość. Nie ustawiaj ciężkich wózków i skrzydła na świeżym lub niedostatecznie związanym betonie. Czas zależy od mieszanki, temperatury i wilgotności, dlatego kieruj się dokumentacją betonu oraz systemu montażowego. Zbyt wczesne obciążenie może spowodować przesunięcie kotew albo pęknięcie podstawy.
- Zamontuj wózki albo szynę. W systemie samonośnym przykręć wózki do głównego fundamentu i ustaw je dokładnie w jednej osi. W systemie szynowym zamocuj szynę tak, aby była prosta, stabilna i równa na całej długości. Nie sprawdzaj poziomu wyłącznie na końcach. Skontroluj także odcinki pośrednie, ponieważ miejscowe wybrzuszenie może zwiększyć opór ruchu.
- Ustaw słupki prowadzące i ograniczniki. Słup prowadzący utrzymuje skrzydło w pionie, a ograniczniki zabezpieczają je przed wysunięciem z toru. Podstawy słupków muszą znajdować się na właściwej wysokości względem wózków lub szyny. Dokręcaj po sprawdzeniu pionu i wzajemnego ustawienia elementów.
- Osadź skrzydło bramy. W bramie samonośnej ustaw konstrukcję na wózkach, a w szynowej umieść rolki na torze jezdnym. Zamontuj rolkę podporową i prowadzenie górne zgodnie z budową konkretnego zestawu. Elementy prowadzące powinny pracować pod właściwym kątem, bez dociskania skrzydła i bez ocierania.
- Wyreguluj geometrię. Przesuń skrzydło ręcznie przez cały zakres. Sprawdź, czy nie opada, nie zmienia położenia względem słupków i nie stawia zwiększonego oporu w konkretnym miejscu. Reguluj wysokość wózków oraz prowadzenie małymi krokami. Jeśli rama jest wyposażona w śrubę rzymską, użyj jej do korekty geometrii zamiast wymuszać położenie skrzydła siłą.
- Zamontuj napęd i wykonaj próbę ręczną. Napęd powinien zostać dobrany do masy i długości skrzydła, a jego podstawa musi być stabilna. Zanim podłączysz automatykę, brama powinna przesuwać się ręcznie płynnie i bez nadmiernego oporu. Dopiero wtedy ustaw listwę zębatą, krańcówki oraz elementy bezpieczeństwa zgodnie z instrukcją urządzenia.
W przypadku bramy szynowej szczególnie ważna jest równość całego toru. Woda, lód, piasek i kamienie mogą unieść rolkę albo zablokować ruch. Brama samonośna nie wymaga szyny w nawierzchni, ale jej wózki muszą przenosić ciężar skrzydła bez przekoszenia. W obu rozwiązaniach nawet niewielkie odchylenie fundamentu może później powodować zacinanie.
Na jakie błędy uważać?
Najczęstsze problemy nie wynikają z samego skręcania elementów, lecz z przygotowania podłoża i zbyt szybkiego przechodzenia do kolejnych etapów:
- Wykonanie zbyt płytkiego fundamentu bez uwzględnienia lokalnej głębokości przemarzania gruntu.
- Obciążenie świeżego betonu przed osiągnięciem wymaganej wytrzymałości.
- Ustawienie wózków, słupków lub szyny bez wspólnej osi i dokładnego poziomowania.
- Brak peszli oraz przepustów dla przewodów automatyki przed wykonaniem nawierzchni.
- Dobranie zbyt małej przeciwwagi albo okuć o nośności niewystarczającej dla masy skrzydła.
- Uruchamianie napędu mimo tego, że brama ręcznie przesuwa się z oporem lub ociera o prowadzenie.
Nie próbuj kompensować błędów fundamentu mocniejszym silnikiem. Napęd może przez pewien czas przesuwać źle ustawioną bramę, ale zwiększone opory przyspieszą zużycie przekładni, rolek i mocowań.
Kiedy lepiej wezwać fachowca?
Samodzielny montaż ma sens przy prostym projekcie, gotowym systemie okuć i stabilnym gruncie. Pomoc fachowca będzie rozsądniejsza, gdy skrzydło jest ciężkie, wymaga precyzyjnego spawania, teren jest podmokły lub niestabilny, a fundament ma nietypowy kształt. Dotyczy to także automatyki z fotokomórkami, wyłącznikami krańcowymi i zabezpieczeniami przeciążeniowymi.
Jeśli po ustawieniu wózków brama nie przesuwa się płynnie ręcznie, przerwij montaż i usuń przyczynę. Prawidłowo wykonany fundament, wspólna oś elementów jezdnych i cierpliwa regulacja są ważniejsze niż szybkie zakończenie prac.
Prace przy instalacji elektrycznej i automatyce bramy powinny być wykonywane przez osobę posiadającą wymagane kwalifikacje. W przypadku wątpliwości dotyczących fundamentu, nośności gruntu lub bezpieczeństwa konstrukcji skonsultuj projekt z fachowcem.
