Jak samodzielnie zamontować bramę przesuwną?

Samodzielny montaż bramy przesuwnej samonośnej jest możliwy, ale wymaga dokładnych pomiarów, solidnego fundamentu i precyzyjnego ustawienia wózków oraz słupków. Fundament powinien sięgać poniżej strefy przemarzania, a beton musi uzyskać pełną wytrzymałość przed montażem konstrukcji.

Od czego zacząć montaż bramy przesuwnej?

Najpierw sprawdź, czy wzdłuż ogrodzenia znajduje się prosty odcinek wystarczająco długi, aby pomieścić skrzydło wraz z przeciwwagą. Brama samonośna przesuwa się na wózkach jezdnych i nie korzysta z szyny zamocowanej w podłożu. Wymaga więc więcej miejsca z boku wjazdu niż brama szynowa, ale nie zatrzymują jej piasek, śnieg ani liście zalegające na torze.

Przed rozpoczęciem prac zmierz światło wjazdu, długość przeciwwagi, położenie ogrodzenia oraz poziom terenu. Wymiary fundamentu i rozstaw elementów zawsze porównaj z instrukcją konkretnego systemu. Konstrukcje różnią się między producentami, dlatego nie należy przenosić jednego rozstawu wózków na każdą bramę.

Narzędzia, materiały i bezpieczeństwo

Do prac przygotuj zestaw narzędzi, materiałów oraz wyposażenia ochronnego:

• Narzędzia – poziomica, miara, szpadel, łopata, wiertarka udarowa, wiertła do betonu, klucze płaskie i nasadowe.
• Materiały – beton C20/25, stalowe elementy zbrojenia, szalunek, kotwy chemiczne lub elementy kotwiące przeznaczone do zalania w betonie.
• Elementy bramy – wózki jezdne, słupki, rolki prowadzące, kielich oporowy, łapacz górny i rolka najazdowa.
• Wyposażenie ochronne – rękawice robocze, okulary ochronne i obuwie z podeszwą antypoślizgową.

Ostrzeżenie: skrzydło bramy i słupki są ciężkimi elementami. Do ich przenoszenia potrzebne są co najmniej dwie osoby, a przy dużej lub masywnej konstrukcji także odpowiedni sprzęt pomocniczy. Nie ustawiaj bramy na wózkach bez zabezpieczenia przed przewróceniem. Podczas wiercenia używaj okularów ochronnych, a elektronarzędzia prowadź zgodnie z instrukcją producenta.

Jak wykonać fundament pod bramę?

Fundament przenosi ciężar całej bramy na grunt. Jego niedostateczna głębokość albo nierówna powierzchnia może spowodować podnoszenie konstrukcji podczas mrozu, przechylenie skrzydła i problemy z regulacją.

Wykop powinien sięgać poniżej lokalnej strefy przemarzania, która w Polsce wynosi zwykle 80–140 cm, zależnie od regionu i warunków gruntowych. Szerokość fundamentu często mieści się w zakresie 35–50 cm, a w praktyce dla wielu bram przyjmuje się około 50 cm. Długość wynika przede wszystkim z wymiaru przeciwwagi. Zwykle fundament jest od niej dłuższy o około 20–30 cm, ale ostateczny wymiar określa instrukcja danego systemu.

Przeciwwaga ma często długość odpowiadającą około 30% długości skrzydła. Nie traktuj tej wartości jako uniwersalnego wymiaru, ponieważ wpływają na nią masa bramy, długość światła wjazdu i konstrukcja belki jezdnej. Usuń humus z obszaru wykopu, sprawdź nośność gruntu i przygotuj szalunek. Przy nierównym terenie wyznacz wysokość fundamentu tak, aby później zachować prawidłowy poziom toru przejazdu.

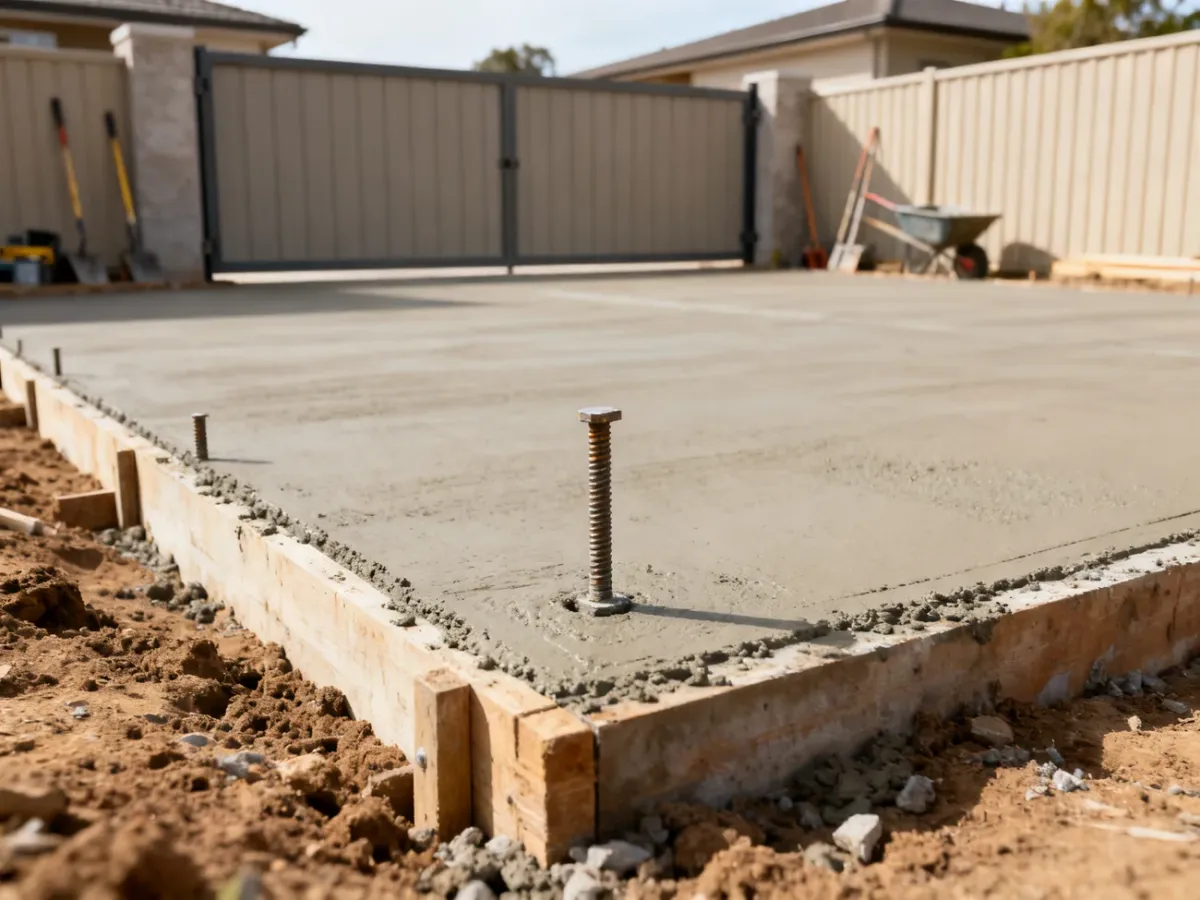

Fundament wykonaj z betonu klasy co najmniej C20/25. Zbrojenie powinno wynikać z projektu, instrukcji producenta lub oceny warunków gruntowych. Jeżeli jest stosowane, należy je ułożyć tak, aby nie leżało bezpośrednio na dnie wykopu i zachowało otulinę betonową. Elementy kotwiące, które mają zostać zalane w betonie, ustaw przed betonowaniem na przygotowanym szablonie. Dzięki temu zachowasz rozstaw wymagany przez podstawy wózków.

Betonuj w jednym cyklu, dokładnie zagęszczając mieszankę i wyrównując górną powierzchnię. Pręty gwintowane zabezpiecz przed zabrudzeniem, a jeśli metoda montażu wymaga ich wystawienia, pozostaw około 6 cm ponad poziomem fundamentu. Świeży beton chroń przed przesuszeniem, opadami i mrozem. Po około 48 godzinach można zwykle ostrożnie wejść na powierzchnię, ale pełną wytrzymałość beton osiąga po około 28 dniach. Do montażu ciężkiej bramy przystąp dopiero po tym czasie, chyba że dokumentacja technologiczna przewiduje inne rozwiązanie.

Jak zamontować wózki i słupki?

Po związaniu fundamentu wyznacz oś bramy i miejsca montażu wszystkich elementów. Wózki muszą znajdować się w jednej linii, a ich rozstaw powinien odpowiadać instrukcji producenta. Nie ustawiaj ich tuż przy krawędzi betonu, ponieważ może to doprowadzić do odłupania fragmentu fundamentu.

1. Ustaw wózki – pierwszy wózek umieść tak, aby jego rolka znajdowała się co najmniej 14 cm od światła bramy, o ile instrukcja systemu nie określa innego wymiaru. Drugi ustaw w wymaganej odległości, zachowując wspólną oś obu elementów.
2. Wybierz sposób kotwienia – kotwy można zalać w betonie przed betonowaniem albo zamocować później za pomocą kotwy chemicznej i prętów gwintowanych w wywierconych otworach.
3. Wykonaj kotwienie chemiczne – po oczyszczeniu otworów wprowadź żywicę i osadź pręty zgodnie z instrukcją systemu. Zachowaj wymagany czas wiązania żywicy, zanim obciążysz połączenie.
4. Przykręć wózki – dokręcaj nakrętki równomiernie, bez ściągania podstawy na jedną stronę. Regulacja wysokości wózków, często wynosząca około 2 cm, służy do drobnej korekty poziomu, a nie do wyrównywania dużych błędów fundamentu.
5. Ustaw słupki – zamocuj słupek prowadzący i słupek najazdowy, stale kontrolując pion w dwóch prostopadłych kierunkach.

Kotwienie chemiczne wykonuje się w gotowym, dojrzałym fundamencie. Jest wygodne, ponieważ pozwala dokładnie dopasować położenie elementów po zakończeniu betonowania. Zalewanie prętów w betonie wymaga natomiast przygotowania szablonu i bezbłędnego ustalenia rozstawu przed wylaniem mieszanki. Błąd na tym etapie może uniemożliwić późniejsze przykręcenie wózków.

W systemach z podstawami montażowymi słupki przykręca się przez otwory w stopach, często przy użyciu czterech kotew na słupek. Słupek stabilizujący powinien być odsunięty około 10 cm od światła bramy w stronę przeciwwagi i około 7 cm od bocznej płaszczyzny bramy w stronę posesji, jeżeli takie wymiary przewiduje dany zestaw. Po montażu zabezpiecz górę słupków daszkami, aby ograniczyć wnikanie wody.

Jak zawiesić i wyregulować skrzydło?

Przed nasunięciem skrzydła sprawdź, czy wózki stoją stabilnie i są ustawione w jednej osi. Przy dużej bramie użyj pomocy drugiej osoby. Wsuń belkę jezdną na rolki wózków zgodnie z instrukcją, nie uderzając konstrukcją o słupki ani o łożyska.

Po osadzeniu skrzydła sprawdź jego ruch przy ręcznym przesuwaniu. Regulację poziomu wykonuje się śrubami lub nakrętkami na szpilkach wózków. Zmieniaj wysokość małymi krokami, kontrolując poziomicą zarówno położenie belki, jak i dolnej krawędzi bramy. Oba wózki powinny przenosić obciążenie, a brama nie może opierać się tylko na jednej parze rolek.

Na słupku prowadzącym zamontuj górną rolkę prowadzącą. Jej zadaniem jest utrzymanie skrzydła w pionie, nie dociskanie go z dużą siłą. Ustaw ją tak, aby ceownik górny przechodził między rolkami z niewielkim luzem. Zbyt mocny docisk zwiększa opory i hałas, a zbyt duży luz pozwala bramie kołysać się na boki.

Na słupku najazdowym zamontuj dolny kielich oporowy oraz górny łapacz. Dolny element ma przyjąć rolkę najazdową umieszczoną w dolnej szynie bramy. Wysokość kielicha ustal po zamknięciu skrzydła, tak aby brama stabilnie na nim spoczęła, bez podnoszenia i bez uderzania w słupek. Górny łapacz powinien obejmować ramę z odpowiednim luzem i ograniczać ruchy boczne.

Przesuwaj bramę powoli do końca. Nie puszczaj ciężkiego skrzydła swobodnie, ponieważ rolka najazdowa i elementy oporowe mogą zostać przeciążone. Jeżeli skrzydło zatrzymuje się przed końcem albo uderza w łapacz, najpierw sprawdź poziom wózków, pion słupka i położenie prowadnicy. Nie kompensuj błędu przez silne dokręcanie rolek.

Co zrobić, gdy brama przesuwa się nieprawidłowo?

Problemy z pracą bramy zwykle wynikają z nierównego ustawienia wózków, nieprawidłowego pionu słupków albo kolizji elementów prowadzących. Zanim zmienisz regulację, usuń z obszaru przejazdu kamienie, gałęzie i inne przeszkody.

Wózków i listwy zębatej nie smaruj przypadkowymi preparatami. Tłusta warstwa może przyciągać kurz i piasek, a sposób konserwacji powinien wynikać z dokumentacji zastosowanych elementów. Po regulacji kilkakrotnie przesuń bramę ręcznie przez pełny zakres ruchu.

Czy brama jest gotowa do użytkowania?

Przed pierwszym użyciem wykonaj końcową kontrolę. Jeżeli którykolwiek punkt budzi wątpliwości, nie obciążaj bramy i usuń problem:

• Fundament jest stabilny, a wózki stoją na jednej osi i są prawidłowo przykręcone.
• Słupki zachowują pion w obu kierunkach, a skrzydło ma właściwy poziom.
• Wszystkie nakrętki, śruby i elementy kotwiące są dokręcone zgodnie z instrukcją.
• Brama przesuwa się ręcznie płynnie, bez zacięć, ocierania i nadmiernego hałasu.
• Rolka prowadząca, kielich oporowy, rolka najazdowa i łapacz działają bez kolizji.
• Skrzydło nie wychodzi poza bezpieczny obszar posesji i nie stwarza zagrożenia dla osób postronnych.

Najwięcej problemów powodują błędy popełnione przed zawieszeniem skrzydła. Dlatego lepiej poświęcić czas na dokładne wykonanie fundamentu, zachować 28 dni dojrzewania betonu i ponownie sprawdzić pion oraz poziom przed dokręceniem wszystkich elementów.
