Dach jętkowy – do jakiej rozpiętości można go stosować?

Dach jętkowy stosuje się najczęściej przy rozpiętości między ścianami zewnętrznymi wynoszącej około 7–11 m. W tym układzie jętka łączy przeciwległe krokwie i zwiększa ich sztywność, ale nie jest ściągiem, którego zadaniem byłoby zapobieganie rozsuwaniu się konstrukcji. Ostateczny zakres stosowania zależy także od kąta nachylenia połaci, strefy śniegowej i wiatrowej, rodzaju pokrycia oraz geometrii dachu.

Jaka rozpiętość pasuje do więźby jętkowej?

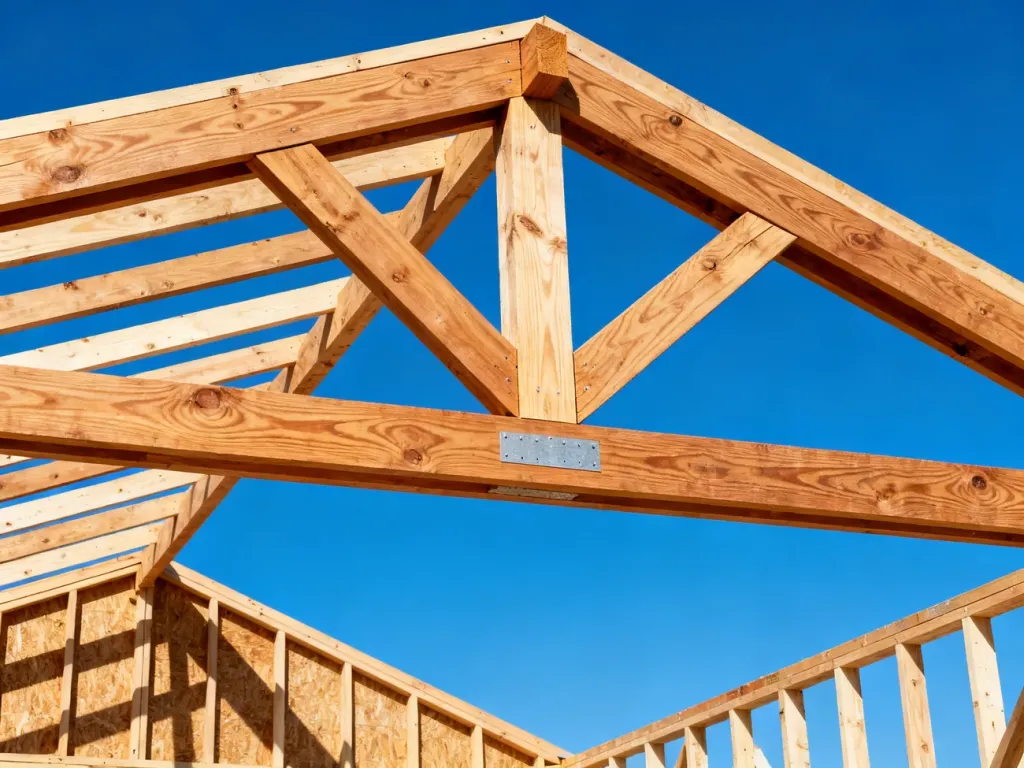

Zakres 7–11 m traktuje się jako typowy dla więźby krokwiowo-jętkowej. W rozwiązaniu tym krokwie opierają się na murłatach i łączą w kalenicy, a jętki montuje się zwykle w połowie ich długości lub nieco wyżej. Dzięki temu ogranicza się ugięcie i poprawia stateczność krokwi przy większej szerokości budynku.

Jętka pracuje przede wszystkim jako element ściskany. Jej zadaniem jest usztywnienie pary krokwi i przejęcie części sił występujących w układzie. Dlatego musi być prawidłowo połączona z krokwiami za pomocą zaprojektowanych złączy ciesielskich oraz łączników. Samo dostawienie belki do boku krokwi nie zapewnia poprawnej pracy konstrukcji.

Podany zakres nie zastępuje obliczeń konstrukcyjnych. Przy tej samej rozpiętości inaczej projektuje się dach w rejonie o dużym obciążeniu śniegiem, a inaczej w miejscu narażonym głównie na silny wiatr. Znaczenie ma również kąt nachylenia, który dla typowej więźby krokwiowo-jętkowej często mieści się w granicach 35–60°.

[picture_1]

Jak wypada więźba jętkowa na tle innych konstrukcji?

Rozpiętość między podporami jest jednym z pierwszych parametrów branych pod uwagę przy wyborze więźby. Orientacyjne zestawienie najczęściej stosowanych układów wygląda następująco:

Granice w tabeli mają charakter orientacyjny. Projektant może zastosować inne rozwiązanie, jeśli wymaga tego kształt dachu, rozmieszczenie ścian nośnych, poddasze użytkowe albo przewidywane obciążenia. Na dachach o skomplikowanej geometrii często łączy się kilka układów konstrukcyjnych.

Dlaczego przy większej rozpiętości stosuje się płatwie?

Wraz ze wzrostem szerokości budynku rośnie długość krokwi i obciążenia, które muszą one przenieść. Sama jętka może nie zapewnić wymaganej nośności i sztywności, zwłaszcza gdy dach ma ciężkie pokrycie, duże okna połaciowe albo znajduje się w wymagającej strefie obciążenia śniegiem.

W więźbie płatwiowo-kleszczowej krokwie opierają się nie tylko na murłatach, lecz także na płatwiach pośrednich. Płatwie przekazują obciążenia na słupy, nazywane również stolcami, a te prowadzą je dalej na podwaliny, strop lub inne zaprojektowane podpory. Przeciwległe krokwie są spinane kleszczami, które obejmują je z obu stron i poprawiają stabilność układu.

Takie rozwiązanie skraca efektywne odcinki pracy krokwi i pozwala lepiej kontrolować ugięcia przy dużych rozpiętościach. Nie oznacza to jednak, że przekroczenie 11 m automatycznie wymaga jednego konkretnego schematu. Ostateczny układ wynika z projektu konstrukcyjnego, a nie z samej szerokości budynku.

Na jakie błędy przy więźbie jętkowej trzeba uważać?

Problemy z więźbą jętkową często wynikają z błędnego rozumienia pracy tego elementu albo z modyfikacji wprowadzanych już podczas montażu. Najczęściej spotykane nieprawidłowości to:

• Nieprawidłowe połączenie jętki z krokwią – dostawienie jętki do boku krokwi bez właściwego złącza albo połączenie jej pojedynczą śrubą może nie zapewnić przenoszenia sił ściskających.
• Traktowanie jętki jak ściągu – jętka nie pełni tej samej funkcji co pozioma belka ściągająca. Jej zadaniem jest usztywnienie krokwi i ograniczenie ich odkształceń.
• Dodawanie płatwi bez podparcia – długie belki ułożone na jętkach, ale pozbawione podparcia słupami lub ścianami nośnymi, nie zwiększają automatycznie nośności więźby. Mogą za to niepotrzebnie ją obciążać.
• Utrudnienie ocieplenia połaci – dodatkowe elementy umieszczone w niewłaściwych miejscach mogą kolidować z warstwą izolacji i zabudową poddasza.
• Pominięcie warunków lokalnych – zastosowanie przekrojów i rozstawu elementów bez uwzględnienia śniegu, wiatru, pokrycia i kąta nachylenia może prowadzić do nadmiernych ugięć lub utraty stateczności.

Każda więźba powinna powstać na podstawie projektu konstrukcyjnego. Dotyczy to także dachu mieszczącego się w typowym zakresie 7–11 m, ponieważ sama rozpiętość nie określa przekrojów drewna, rozstawu krokwi ani sposobu wykonania połączeń.

W praktyce dach jętkowy jest dobrym rozwiązaniem dla średnich rozpiętości, gdy projekt przewiduje prawidłowe połączenie jętek z krokwiami i nie wymaga podpór pośrednich. Przy większej szerokości budynku bezpieczniejszym kierunkiem analizy jest zwykle więźba płatwiowo-kleszczowa lub inne rozwiązanie wskazane przez konstruktora.
