Brama łamana – jak zrobić ją samodzielnie?
Samodzielne wykonanie bramy łamanej jest możliwe, ale to zadanie dla doświadczonego ślusarza, nie dla początkującego majsterkowicza. Konstrukcja wymaga poprawnego zaprojektowania geometrii, sztywnych spoin, idealnego osiowania zawiasów oraz automatyki dobranej do sposobu składania skrzydła. Najbezpieczniejszą drogą dla większości inwestorów będzie montaż gotowego systemu, a nie budowa całego mechanizmu od podstaw.
Na czym polega trudność wykonania bramy łamanej?
Brama łamana sprawdza się przede wszystkim przy krótkim podjeździe, wąskiej działce albo pochyłym terenie, gdy klasyczne skrzydła zajmowałyby zbyt dużo miejsca. W przeciwieństwie do bramy przesuwnej nie potrzebuje długiego odcinka ogrodzenia na przeciwwagę, a w porównaniu z bramą dwuskrzydłową składa się w mniejszej odległości od słupków.
Trzeba jednak odróżnić montaż gotowego zestawu od wykonania konstrukcji od zera. W pierwszym przypadku korzystasz z przygotowanych zawiasów, wsporników i instrukcji doboru napędu. W drugim sam odpowiadasz za sztywność ramy, rozmieszczenie osi obrotu, przejęcie obciążeń przez zawias centralny oraz współpracę wszystkich elementów. Błąd na jednym etapie może powodować zacinanie, opadanie skrzydła albo przeciążenie siłownika.
Jak działa mechanizm bramy łamanej?
Typowe skrzydło dzieli się na dwa segmenty połączone zawiasem centralnym, nazywanym także łamiącym. Podczas otwierania segmenty składają się względem siebie, a całość obraca się przy słupku dzięki zawiasom słupkowym. W zależności od układu brama może być składana jednostronnie albo dwustronnie.
Zawias centralny przenosi obciążenia powstające w miejscu załamania skrzydła. Musi pracować płynnie, zachowywać stałą oś obrotu i mieć konstrukcję dopasowaną do masy oraz wymiarów segmentów. Zawiasy słupkowe odpowiadają za połączenie całego skrzydła ze słupkiem. Ich osie muszą być ustawione względem siebie i podłoża z dużą dokładnością.
Nie jest to po prostu przemysłowa brama harmonijkowa z wieloma segmentami. W bramie łamanej najczęściej występuje jedno załamanie skrzydła, dlatego geometria punktów obrotu ma bezpośredni wpływ na tor ruchu. Prowadnica lub rolka może stabilizować składany segment, ale nie zastąpi prawidłowo wykonanych zawiasów.

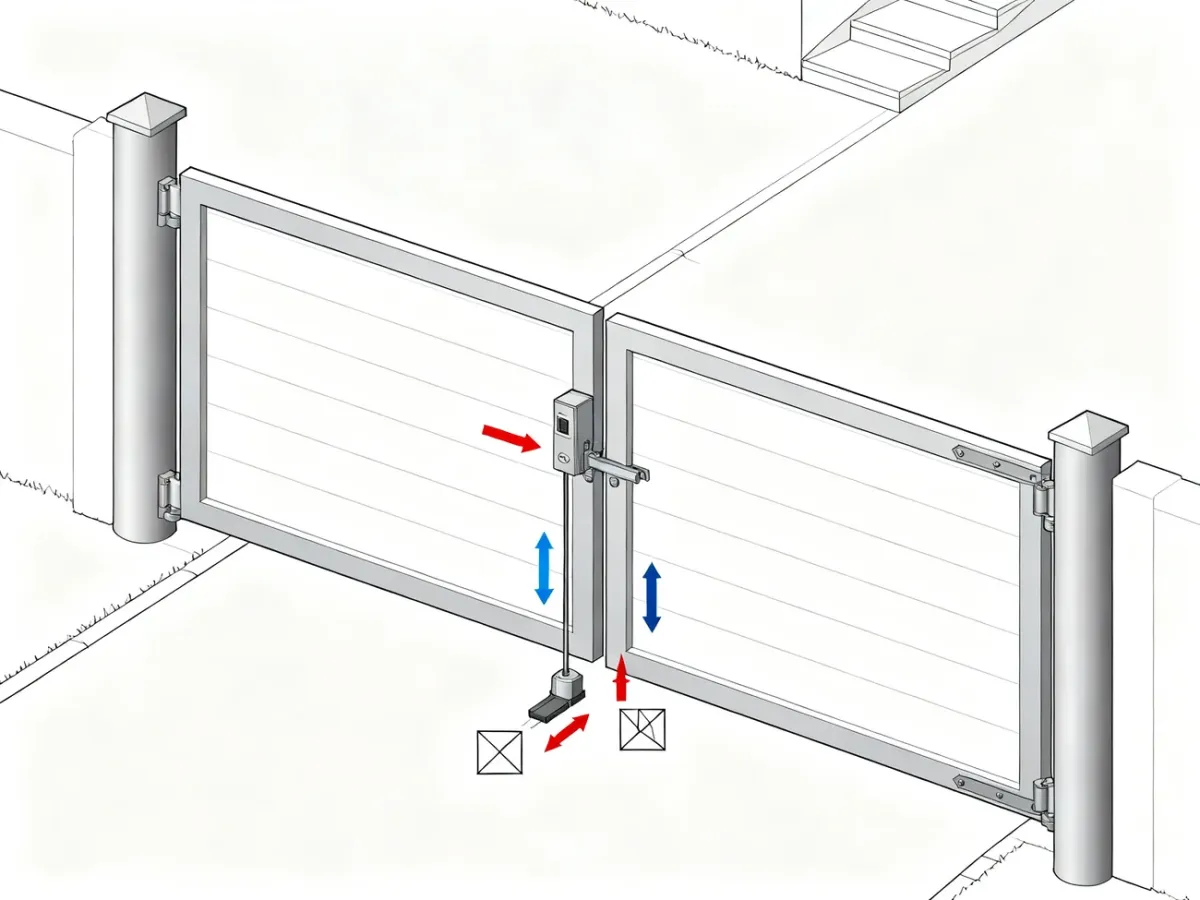

Na schemacie warto pokazać położenie zawiasu centralnego, kierunek składania segmentów oraz miejsce mocowania siłownika:
Przy projektowaniu trzeba sprawdzić nie tylko pozycję bramy w stanie zamkniętym. Równie ważne są skrajne położenia podczas otwierania, odległość od nawierzchni i zakres ruchu siłownika. Na pochyłym podjeździe należy uwzględnić możliwość zahaczenia segmentu o grunt.
Brama łamana a klasyczna skrzydłowa – skąd wynika różnica trudności?
Oba rozwiązania wykorzystują zawiasy i słupki, lecz brama łamana ma więcej punktów ruchu oraz bardziej wymagającą geometrię. Najważniejsze różnice przedstawia tabela:
| Kryterium | Brama łamana | Brama skrzydłowa |
|---|---|---|
| Spawanie elementów nośnych | Wymaga sztywnej ramy i dokładnego wykonania połączeń przy zawiasie centralnym. | Jest prostsze, ponieważ każde skrzydło ma zwykle jeden główny punkt obrotu. |
| Osiowanie zawiasów | Trzeba ustawić zawiasy słupkowe i centralne w jednej, zaplanowanej geometrii. | Najczęściej wystarcza poprawne ustawienie zawiasów przy słupkach. |
| Dobór napędu | Siłownik musi poradzić sobie z przełamaniem skrzydła i zmiennym ramieniem działania. | Dobiera się go głównie do masy, długości skrzydła i oporów ruchu. |
| Fundamenty i słupki | Słupki muszą przenosić obciążenia od całego składanego układu. | Obciążenia są łatwiejsze do przewidzenia, choć nadal wymagają stabilnego osadzenia. |
Niedokładne osiowanie może sprawić, że mechanizm będzie działał poprawnie tylko w części zakresu. Zbyt słabe profile stalowe będą się odkształcać, a wtedy regulacja zawiasów lub automatyki nie rozwiąże problemu.
Materiały i narzędzia potrzebne do budowy
Przed rozpoczęciem prac trzeba przygotować zarówno elementy konstrukcyjne, jak i wyposażenie do dokładnego pomiaru. Podstawowy zestaw obejmuje:
- Profile stalowe – dobrane do wymiarów, masy i planowanego wypełnienia skrzydła.
- Zawiasy słupkowe i centralne z łożyskowaniem – przeznaczone do obciążeń występujących w bramach składanych.
- Siłowniki dedykowane do bram łamanych – z zakresem pracy zgodnym z geometrią konkretnego skrzydła.
- Przyrządy pomiarowe i montażowe – poziomica, kątownik, miara, uchwyty pozycjonujące oraz sprzęt do kontroli przekątnych.
- Elementy zabezpieczające – odboje, ograniczniki ruchu, fotokomórki i zabezpieczenia wymagane przez zastosowaną automatykę.
Wypełnienie, na przykład palisadowe, żaluzjowe lub pełne, wpływa na masę i powierzchnię naporu wiatru. Nie należy dobierać profili ani siłowników wyłącznie na podstawie szerokości bramy.
Jak przebiega montaż bramy łamanej?
Proces warto prowadzić w kolejności, która pozwala kontrolować geometrię przed zamontowaniem automatyki:
- Przygotuj słupki i podłoże – sprawdź ich pion, rozstaw, sztywność oraz poziom nawierzchni. Przy pochyłym terenie wyznacz skrajne położenia skrzydła przed wykonaniem mocowań.
- Wykonaj i dopasuj ramy segmentów – kontroluj przekątne, płaszczyznę oraz masę elementów. Spoiny nośne powinny wykonać osoby z odpowiednimi kwalifikacjami.
- Zamontuj zawiasy słupkowe – ustaw je na jednej osi i zastosuj tymczasowe podpory, aby nie obciążać połączeń podczas regulacji.
- Połącz segmenty zawiasem centralnym – sprawdź, czy punkt łamania nie zmienia położenia pod obciążeniem i czy segmenty nie ocierają o siebie.
- Przetestuj ruch ręczny – kilka razy otwórz i zamknij bramę bez napędu. Ruch powinien być płynny, bez szarpnięć, klinowania i nadmiernego luzu.
- Zamontuj mechanizm składania i automatykę – siłowniki ustaw zgodnie z dokumentacją konkretnego systemu, a następnie wyreguluj ograniczniki oraz punkty zatrzymania.
- Wykonaj próby bezpieczeństwa – sprawdź fotokomórki, zatrzymanie po wykryciu przeszkody, odblokowanie ręczne oraz stabilność połączeń.
Najwięcej problemów pojawia się wtedy, gdy napęd montuje się przed zakończeniem regulacji mechanicznej. Siłownik nie powinien kompensować krzywej ramy, źle ustawionych zawiasów ani oporów wynikających z niewłaściwego poziomowania.
Przed oddaniem bramy do użytkowania skontroluj szczególnie:
- czy słupki nie przemieszczają się pod obciążeniem skrzydeł,
- czy osie zawiasów pozostają stabilne w całym zakresie ruchu,
- czy segmenty nie zahaczają o nawierzchnię ani ogrodzenie,
- czy siłownik nie pracuje na skraju swojego zakresu,
- czy zabezpieczenia zatrzymują bramę po pojawieniu się przeszkody.
Kiedy lepiej zlecić wykonanie bramy?
Jeżeli nie masz doświadczenia w spawaniu konstrukcji nośnych, ustawianiu osi zawiasów i regulacji automatyki, bezpieczniej będzie kupić gotowy system albo zlecić wykonanie konstrukcji ślusarzowi. Samodzielny może pozostać montaż elementów, ale tylko wtedy, gdy producent dostarcza pełną dokumentację i komponenty przeznaczone do konkretnego układu.
Brama łamana pracuje blisko ludzi, samochodów i ogrodzenia, dlatego jakość spoin, stabilność słupków oraz działanie zabezpieczeń mają większe znaczenie niż sama oszczędność na robociźnie. Koszt poprawek po błędnym wykonaniu zawiasu lub doborze siłownika może szybko przewyższyć cenę profesjonalnego zestawu. Istotna jest także gwarancja na automatykę i potwierdzenie, że wszystkie elementy są ze sobą kompatybilne.
Samodzielna budowa ma sens głównie wtedy, gdy dysponujesz doświadczeniem ślusarskim, odpowiednimi narzędziami i możliwością dokładnego sprawdzenia geometrii. W pozostałych przypadkach rozsądniejszy będzie gotowy system z fachowym montażem.
